新闻资讯News

一类钢，二类钢，三类钢，四类钢有什么区别？

钢材作为常用材料之一，在生活中应用很普遍，但你知道钢材还分为一类、二类、三类、四类么，下面来看看到底怎么回事。

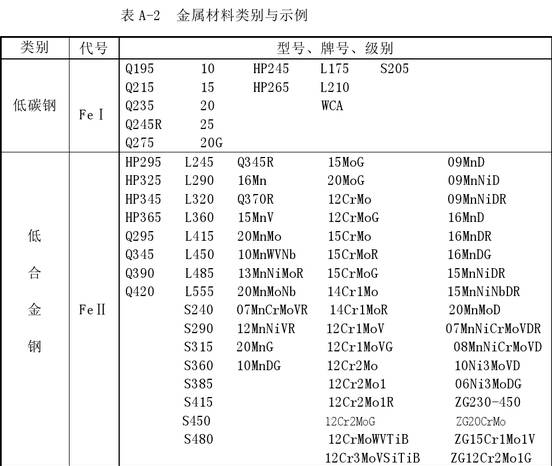

I代表一类钢 ：属于碳素钢

FeⅠ类（碳素钢）：  Q235、20#、20g、20R、L210、S205、HP265等。

含碳量小于1.35%(0.1%-1.2%)，除铁、碳和限量以内的硅、锰、磷、硫等杂质外，不含其他合金元素的钢。碳素钢的性能主要取决于含碳量。

含碳量增加，钢的强度、硬度升高，塑性、韧性和可焊性降低。与其他钢类相比，碳素钢使用最早，成本低，性能范围宽，用量最大。适用于公称压力PN≤32.0MPa，温度为-30-425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。

Ⅱ代表二类钢：属于低合金钢

FeⅡ类（低合金钢）：  16MnR、12Cr1MoV、20MnMoD、S240、L245、HP295等。

合金元素总量小于5%的合金钢叫做低合金钢。低合金钢是相对于碳钢而言的，是在碳钢的基础上，为了改善钢的一种或几种性能，而有意向钢中加入一种或几种合金元素.加入的合金量超过碳钢正常生产方法所具有的一般含量时，称这种钢为合金钢。

当合金总量低于5%时称为低合金钢。合金含量在5-10%之间称为中合金钢；大于10%的称为高合金钢。

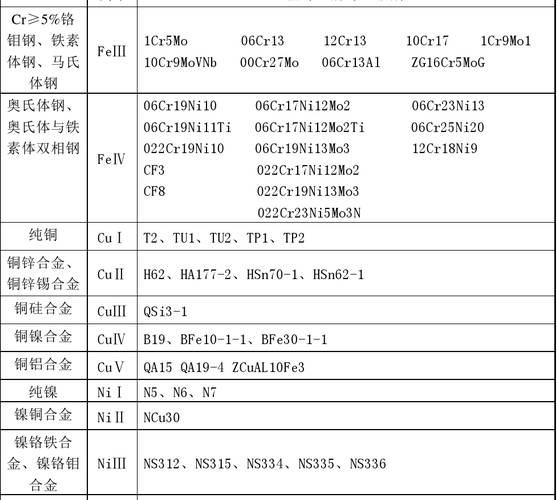

Ⅲ代表三类钢：属于马氏体不锈钢，铁素体不锈钢，铬钼钢

FeⅢ类（马氏体、铁素体不锈钢）： 1Cr5Mo、0Cr13、1Cr17、1Cr9Mo等。

标准的马氏体不锈钢是：403、410、414、416、416(Se)、420、431、440A、440B和440C型，有磁性；这些钢材的耐腐蚀性来自“铬”，其范围是从11.5至18%，铬含量愈高的钢材需碳含量愈高，以确保在热处理期间马氏体的形成，上述三种440型不锈钢很少被考虑做为需要焊接的应用，且440型成份的熔填金属不易取得。

铁素体不锈钢（400系）含铬量在15%~30%，具有体心立方晶体结构。这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等元素，这类钢具有导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。

铁素体不锈钢价格不仅相对低且稳定，并且具有许多独特的特点和优势，业已证明，在许多原先认为只能采用奥氏体不锈钢（300系）的应用领域，铁素体不锈钢是一种极为优异的替代材料，铁素体不锈钢不含镍，主要元素为铬（>10%）和铁，铬是是不锈钢特别耐腐蚀的元素，其价格相对稳定。

Ⅳ代表四类钢：奥氏体不锈钢，双相不锈钢

FeⅣ类（奥氏体、双相不锈钢）

奥氏体不锈钢，是指在常温下具有奥氏体组织的不锈钢。钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。

奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。

奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化，如加入S，Ca，Se，Te等元素，则具有良好的易切削性。

双相不锈钢（Duplex Stainless Steel，简称DSS），指铁素体与奥氏体各约占50%，一般较少相的含量最少也需要达到30%的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Nb、Ti、N等合金元素。

该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。

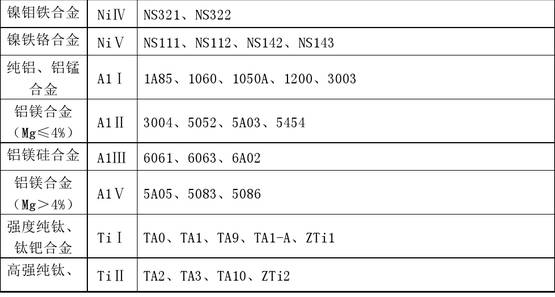

与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。双相不锈钢具有优良的耐孔蚀性能，也是一种节镍不锈钢。
