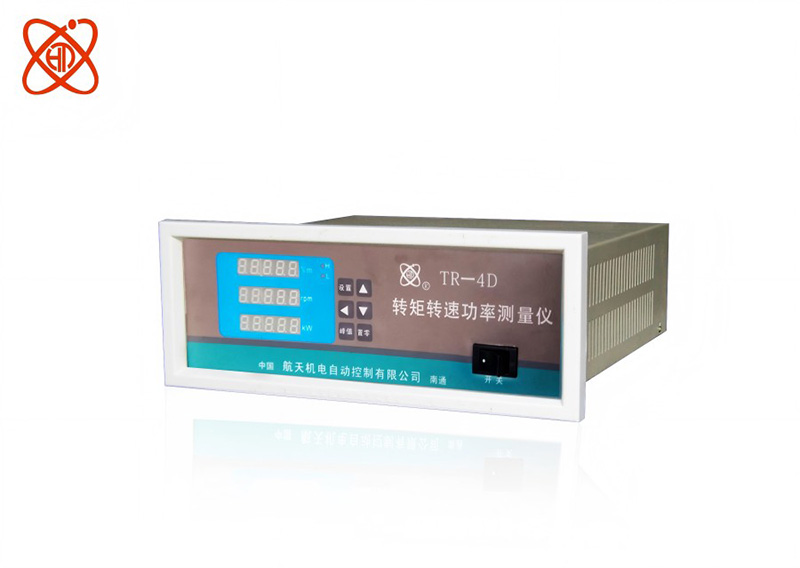

 TR-4D转矩转速测量仪←点击购买
产品介绍：
与应变式转矩转速传感器配合使用，可检测转矩、转速、功率，可与上位机通讯（RS232或RS485)，可输出转矩、转速模拟量信号。
技术热线：13615227229（徐工）
技术参数Technical Parameters
|
尺寸
|
外型：322x127x340mm
开孔：292mmx102mm
|
|
仪表电源：220VAC
|
|
显示范围：
|
扭 矩 测 量：-99999~99999N.m
显示取绝对值：0~99999N.m，小数点位置可设定
转 速 显 示：0~99999，小数点位置可设定
功 率 显 示：0～99999，小数点自动调节
|
|
脉冲输入信号：
|
各种 NPN、PNP、OC 门输出的传感器信号、接近开关，旋转编码器
|
|
变送输出（选配）
|
-
光电隔离
-
2 路 4mA~20mA 直流电流输出（也可定制 0-10V 模拟量输出）。
输出分辨率：1/4000；
误差：小于±0.5% F.S；
负载能力：小于等于600Ω
±15VDC 或 24VDC 二者选其一
|
|
测量频率：
|
转速脉冲输入 1Hz～20KHz
|
|
扭矩脉冲输入 5KHz～15KHz，可扩展至 1HZ~60KHZ
|
2、前面板及按键说明

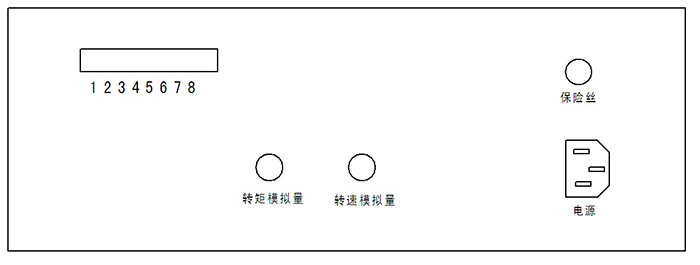

3、 后面板及接线说明
4、 仪表参数说明
|
名称
|
内容
|
取值范围
|
说明
|
|
OA
|
密码1
|
0~99999
|
不用设置
|
|
OA1
|
密码2
|
0~99999
|
不用设置
|
|
FLtr
|
滤波系数
|
0~72
|
出厂：设为00006；扭矩测量波动大时，适当加大设置值。该设置值越大，显示刷新速度会越慢。
|
|
in-d
|
扭矩显示的小数点位置
|
0~4
|
此参数只针对扭矩，设为1表示保留一位小数，设为0表示不保留小数。
|
|
Lc
|
扭矩量程
（绝对值）
|
256~99999
|
扭矩显示量程
|
|
Fd
|
分度值设定
|
1~36
|
出厂：5
此参数有助于显示稳定，定义为：当仪表判断测量稳定后，显示出实际值，而后测量值波动不大于此参数设置值时，显示保持不变。
|
|
tr-d
|
零位跟踪范围
|
0~10
|
出厂：10
当扭矩测量值低于此设定值，且至少稳定1秒以上，测量值会被自动清零
|
|
in-d1
|
转速小数点位置
|
0~1
|
此参数只针对转速，设为1表示保留一位小数，设为0表示不保留小数。
|
|
Lc1
|
转速变送量程
|
0~10000
|
设为3000表示转速0~3000转，对应变送输出：4~20mA
|
|
PULSE
|
每转的脉冲数
|
1~2000
|
出厂：00060
|
|
1-1
|
仪表绝对值测量开关设置
|
0~1
|
设为0，表示扭矩为正负方向显示；
设为1，表示扭矩为绝对值显示。
|
|
ADD
|
通讯地址
|
1~99
|
出厂：00001；和计算机通讯时的仪表通讯地址，
|
|
bsH
|
扭矩变送量程
|
0~99999
|
扭矩变送输出量程设置
注：当显示值为绝对值时，变送也为绝对值，扭矩为0时，输出变送下限值；当显示为正反向显示时，测量显示为零时，对应输出量程的中间点。
|
|
ALSd
|
报警锁定
功能开关
|
0~3
|
设为0：报警输出不锁定；
设为1：报警输出锁定，报警后只能通过面板“置零”键解除报警。
|
|
AL1
|
报警1设定值
|
-19999~99999
|
根据客户需要设定，对应面板AL1指示灯
|
|
AL1F
|
报警1报警
方式设定
|
0~1
|
出厂设为：0
设为0表示上限报警(高于设定值报警)；
设为1表示下限报警（低于设定值报警）；
设为2，绝对值上限报警（测量值的绝对值大于设定值时报警）；
设为3，绝对值下限报警（测量值的绝对值低于设定值报警）。
注;当设为绝对值报警方式时，参数AL1应设为正值。
|
|
AL1HC
|
报警1回差值
|
0~20000
|
退出报警状态与进入报警状态时的差值
设为0无回差功能
|
|
AL1YS
|
报警1的报警延时设定
|
0~20.0秒
|
显示值报警时，经过此设定延时以后，继电器才输出，退出报警时此延时同样起作用。设为0.0时，无报警延时功能。此设定值只针对报警1.
|
|
AL2
|
报警2设定值
|
-19999~99999
|
根据客户需要设定，对应面板AL2指示灯
|
|
AL2F
|
报警2报警方式设定
|
0~1
|
出厂设为：1
设为0表示上限报警(高于设定值报警)；
设为1表示下限报警（低于设定值报警）；
设为2，绝对值上限报警（测量值的绝对值大于设定值时报警）；
设为3，绝对值下限报警（测量值的绝对值低于设定值报警）。
注;当设为绝对值报警方式时，参数AL2应设为正值。
|
|
AL2HC
|
报警2回差值
|
0~20000
|
退出报警状态与进入报警状态时的差值
设为0无回差功能
|
|
AL2YS
|
报警2的报警延时设定
|
0~20.0秒
|
显示值报警时,经过此设定延时以后，继电器才输出，退出报警时此延时同样起作用。设为0.0时，无报警延时功能。此设定值针对报警2.
|
|
HZ-L
|
扭矩频率下限
|
0~99999HZ
|
负量程对应的频率值，出厂05000HZ
|
|
HZ-H
|
扭矩频率上限
|
0~99999
|
扭矩正量程对应的频率值，出厂15000HZ
|
|
HZ-0
|
扭矩零点频率
|
0~99999
|
扭矩零点对应的频率值 出厂10000
|
|
LO-HZ
|
按键清零频率
|
0~99999
|
面板一键清零时的频率值，当进行面板清零操作时，清零时刻的频率值自动存入该参数，通过查看该参数，可以知道传感器的实际零点频率值。
|
5、仪表操作说明
① 按住设置键 “设置” 2秒以上不松开，进入设置状态，仪表显示第1个参数的符号
② “设置” 键可以顺序选择本组其它参数
③ 按 键调出当前参数的原设定值，闪烁位为修正位
④ 通过 键移动修改位， 键增值、 键减值，将参数修改为需要的值
⑤
按“设置”键存入修改好的参数，并转到下一参数。若为本组最后1个参数，则按“设置”键后将退出设置状态，重复② ~ ⑤步，可设置其它参数。
6、功能操作：
●扭矩值清零：按住“置零”键不松开，直到扭矩显示为零。该功能用于清除传感器的零点漂移，以达到最佳的检测效果。
●扭矩峰值显示：按一下“峰值”键，扭矩显示窗口显示峰值，显示峰值时，末尾数字闪烁。再按一下“峰值”键，扭矩窗口还原为实时扭矩测量值。当进行过扭矩清零操作后，或断电后峰值回零。
7、 通讯接口形式
TR-4D转矩转速测量仪采用RS-232通迅端口。如下图所示。
8、与上位机通迅参数如下
波 特 率：9600
通迅地址：05
字节格式如下所示：
10、通讯说明
上位机与仪表连接
上位机发送通迅地址，仪表返回地址，连接成功。
例如：“05H”，可编程位设为“1”。仪表返回05H。
读取测量值
上位机发送“01H”，可编程位设为“0”。仪表返回六位转矩值+六位转速值+六位功率值+一位校验和（以上数值和的低八位）+两位识别码共二十一段。(识别码应舍去）
例如：仪表显示：1.2345Nm，2.3456rpm，3.4567KW。上位机发送“01H”，则仪表返回数据如下：
31H
2EH 32H 33H
34H 35H 32H
2EH …… 37H 96（校验和） 14 （识别码） 15（识别码）
注：本协议数据用十进制或十六进制表示，数据后面带“H”的为十六进制数据，不带“H”为十进制数据
|
