ZK-1型自动张力控制仪

使用说明书

ZK-1型张力控制仪是以张力检测传感器为检测元件，磁粉制动器或磁粉离合器为控制元件

对物料卷绕时的实时张力进行自动检测、自动控制，保持张力衡定的自动控制仪表。

ZK-1型张力控制仪广泛应用于印刷、造纸、玻纤、光纤、电线电缆、电容薄膜、纺织、缆索、包装、塑料、等行业。

一、自动张力控制系统

1、系统的组成

张力控制系统由张力检测传感器、ZK-1张力控制仪、磁粉制动器（离合器）组成。

系统框图如下：

1-电机 6- 张力检测传感器

2-磁粉离合器 7- 放卷芯

3-收卷芯 8- 磁粉制动器

4-传动轮 9- ZK-1型自动张力控制仪

5-张力检测辊 10-控制器

2、工作原理

张力控制系统由张力检测传感器、张力控制仪、磁粉制动器或磁粉离合器组成。

物料的张力通过张力检测辊，作用在张力检测传感器上，张力检测传感器将不断变化的张力转换成同步变化的电信号，传递到张力控制仪，张力控制仪将接受到的信号与设定张力进行比较、运算，产生控制信号，控制磁粉制动器或磁粉离合器扭矩变化，保证卷绕系统恒张力运行。

二、张力控制仪

1、技术指标

（1）张力控制范围： 0-100（张力的相对值）

（2）张  力 误 差： ±2%

（3）输 出  电 压： 0-36V，最大电流3A

（4）电 源  电 压： 220V±10%

（5）箱体外型尺寸： 305*115*340

（6）箱体开孔尺寸： 293*101

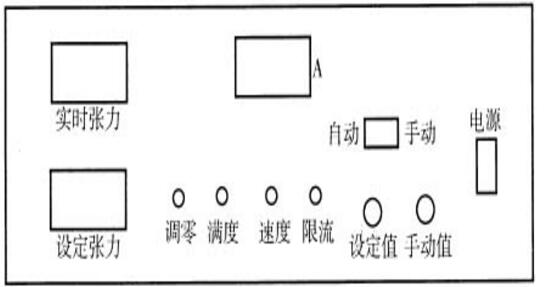

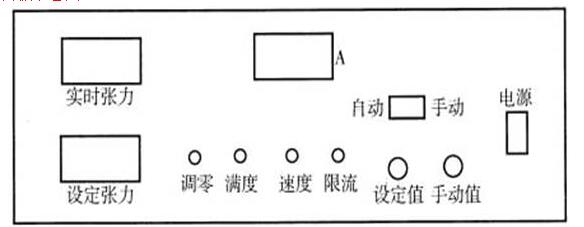

2、前面板示意图

（1）“实时张力”显示框： 数字显示实时张力，显示范围0-100。

（2）“设定张力”显示框： 数字显示设定张力，显示范围0-100。

（3）“A” 电流显示框： 数字显示磁粉制动（离合）器的激磁电流，显示范围0-3A。

（4）“自动/手动” 按扭： 按扭在“自动”位置时，仪表进入自动控制状态。按扭在“手动”位置时，通过“手动值”旋钮，调整输出激磁电流“A”的大小。

（5）“设定值” 旋钮： 用于调整设定张力值。

（6）“手动值” 旋钮： 用于“自动／手动”按扭在手动位置时调整输出电流的大小按扭在“自动”位置时无效。

（7）“调零” 旋钮： 用于调节实际张力的零位。

（8）“满度” 旋钮： 用于对实际张力进行静态标定；

（9）“速度” 旋钮： 自动控制时改变张力反馈值的积分速度，使实时张力窗口读数摆动最小，以提高控制精度。

（10）“限流” 旋钮： 在张力自动控制状态下，设定磁粉制动器或（离合器）工作时的最大激磁电流，该电流由系统所需最大张力确定。

3、张力检测传感器与张力控制仪信号线的连接

（1）将张力检测传感器信号线的航空插头，插入张力控制仪背板上的航空插头座。

传感器端子定义：

1.        +5V（电源）

2. 信号+

3. 信号-

4. （地）电源

传感器与端子的连接为：

红线： 接传感器信号端子1脚

黄线： 接传感器信号端子2脚

白线： 接传感器信号端子3脚

绿线： 接传感器信号端子4脚

屏遮线： 空

4、磁粉制动（离合）器与张力控制仪激磁电流线的连接

将激磁电流线一端接到磁粉制动器，另一端接到张力控制仪背板上的接线柱，没有正负极。

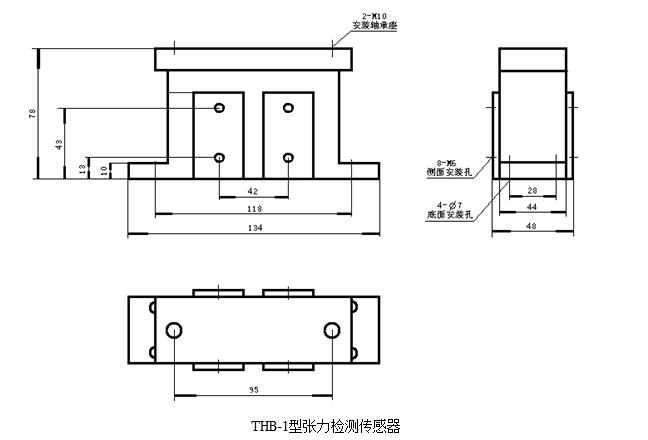

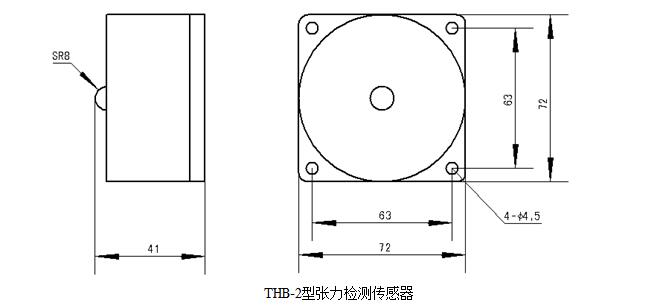

5、张力检测传感器安装尺寸

6、设定和运行

（1）调零位。

打开电源开关，在张力检测传感器无压力状态下，旋转“调零”旋钮，至实时张力显示为零。

（2）调满度。

给张力检测传感器加压到额定重量值，旋转“满度”旋钮，至实时张力显示为100。

（3）调极性。

给张力检测传感器加压，“实时张力”显示值应增大，若“实时张力”的个位小数点亮，说明极性反了，须将传感器信号线的2、3脚对调，并重新调零位。

（4）确定限流值和设定张力值。

A)“手动值”、“自动值”旋钮回零。“手动、自动”开关切换到手动档。

B)开启主机，使物料开始卷绕运动。

C)旋转“手动值”旋钮，使物料达到理想张力。

D)记录物料达到理想张力时的电流“A”值（即限流值）和“实时张力”值。

（控制放卷磁粉制动器张力时，记录物料开始卷绕时的电流。控制收卷磁粉离合器张力时，记录物料结束卷绕时的电流。）

（5）设定限流值。

“手动、自动”开关切换到手动档，旋转“手动” 旋钮，使电流值“A”到最大。

“手动、自动”开关切换到自动档，旋转“限流”旋钮，使电流值“A”等于理想张力时的电流值。

（6）设定“设定张力”值。

关闭主机，使物料停止运动。

旋转“设定张力”旋钮，使“设定张力”值等于记录的理想张力时的实时张力。

（7）运行。

“手动、自动”开关切换到自动档，开启主机，物料卷绕运动，即进入自动控制工作状态。

（8）注意。

“调零”“满度”“速度”“限流”旋钮为微型电位器，反应很灵敏，旋转时要小心轻调，听到轻微达达声即为已到极限位置。
