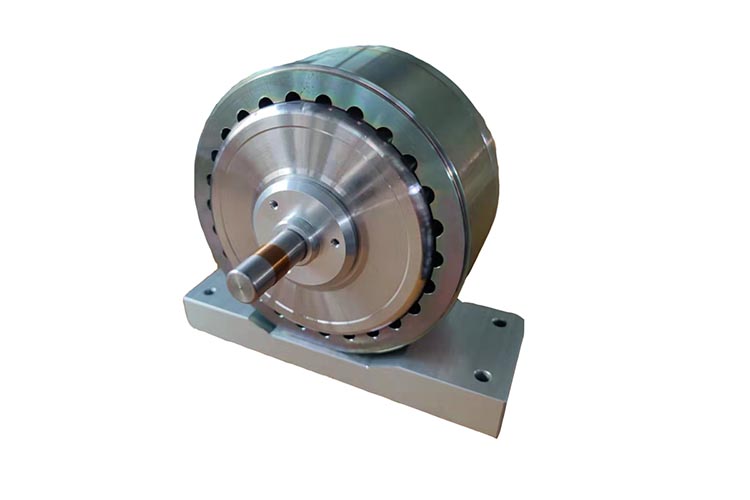

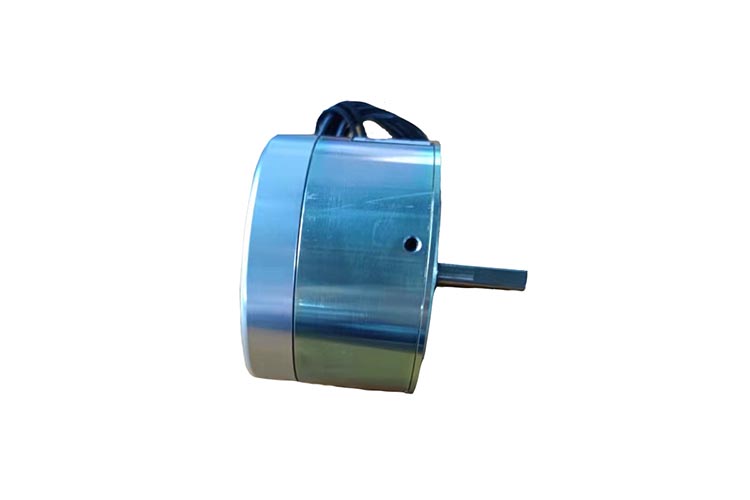

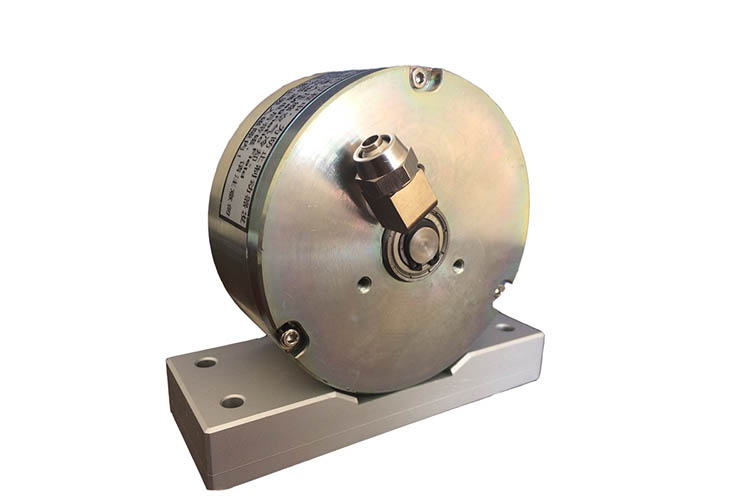

 ZC磁滞制动器
来源: 点击数:3817次 更新时间:2022-02-28 11:02:02

ZC磁滞制动器使用说明书

一、简介:

磁滞制动器是一种性能优越的自动控制元件,它利用磁滞原理,通过控制输入励磁电流,达到控制制动转矩目的自动控制执行器。

磁滞制动器与我公司生产的TR型转矩转速功率测量仪、CGQ型转矩转速传感器、WLK型自动控制器、自动测试软件可组成成套自动测功系统。广泛应用于动力机械、传动机械输入、输出的转矩、转速、功率、效率的检测。广泛应用于不同负载状态下动力机械输入技术参数的检测,如:电流、电压电功率、功率因数;振动、噪音;流量、压力等。广泛应用于不同负载状态下动力机械控制器技术参数的检测,如变频器、直流电机控制器等。

磁滞制动器与我公司生产的WLK型控制器配套,可组成手动张力控制系统。与我公司生产的ZK型自动张力控制仪及张力检测传感器配套,可组成闭环自动张力控制系统。广泛应用于印刷、包装、造纸及纸品加工、纺织、印染、电线、电缆、橡胶皮革、金属板带加工等有关卷绕装置的张力自动控制系统中。

二、结构原理说明:

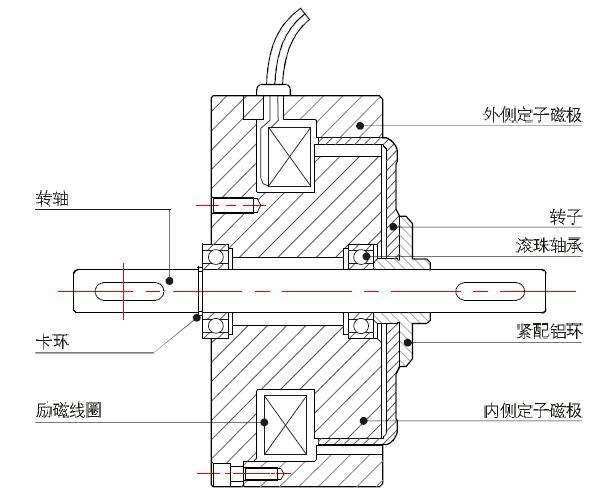

1、结构示意图:


2、原理说明:

磁滞制动器由转子、定子两部分组成。定子内置线圈,在一侧平面留有气隙,通电后定子气隙处形成一个半封闭的磁场。转子由特殊的磁滞材料组成,对磁性具有较强记忆能力(这个特性保证了磁滞制动器与电涡流制动器的最大区别,磁滞制动器能做堵转加载),转子做成杯状插入到定子气隙,当不通电时,没有磁场没有阻尼,转子空载。通电后,转子在磁场中旋转时,转子上的磁滞材料上的磁极随着旋转发生交替转换,消耗动能转化成热量,产生阻尼。定子中的激磁电流越大,阻尼越大。

3、技术特性:

控制电流和输出转矩有较好的线性关系,是良好的自动控制执行器;

非接触式转矩传输,能提供光滑、连续无极可调的转矩;

除了轴承外,系统内无其他摩擦付,适合高速度运行的工况,

输出转矩与转速无关

维护成本低,使用寿命长。

三、用途:

用于小型高速电机、内燃机、齿轮箱、及其他旋转装置的寿命试验的模拟负载;

用于转矩自动控制的执行器。

四、技术参数:

型号

额定

转矩

N.m

额定

电流

A

电压

V

线圈

电阻

Ω

重量

Kg

额定滑差功率W

最高

转速

rpm

压缩空气冷却

自然冷却

ZC-0.01

0.1

0.19

24

125

0.39

200

15

20000

ZC-0.02

0.2

0.2

24

120

0.51

200

20

20000

ZC-0.03

0.3

0.25

24

96

1.35

400

35

20000

ZC-0.05

0.5

0.25

24

96

1.35

400

35

20000

ZC-0.1

1

0.25

24

96

1.8

800

80

18000

ZC-0.2

2

0.3

24

80

3.5

800

115

15000

ZC-0.3

3

0.4

24

60

5.2

1300

165

12000

ZC-0.6

6

0.8

24

30

9.6

3000

350

12000

五、基本特性:

1、 激磁电流——转矩特性:激磁电流与转矩呈良好线性关系,通过调节激磁电流可以无极控制转矩的大小。(图A)
(图A)

2、转速——转矩特性:转矩与转速无关。(图B)

(图B)

3、负载特性:

磁滞制动器的允许滑差功率,在散热条件一定时,是定值。其连续运行时,实际滑差需在允许滑差功率以内。使用转速高时,需降低转矩矩使用。(图C)
(图C)

六、使用环境:

1、最高环境温度不超过40℃;

2、海拔高度不超过2000m;

3、当环境温度为20℃时,相对湿度不大于85%。

七、注意事项:

1、按额定转矩、转速、功率选用磁滞制动器。严禁超转矩、超功率、超转速使用。

2、运行前须对磁滞制动器进行检查。核定铭牌数据是否为要求的规格;检查联轴器、紧固件是否松动,同轴度是否在允许范围,各接线板接线是否正确,接触是否良好,如有缺陷或不良应予排除或更换;用500伏的兆欧表检查励磁绕组,其绝缘电阻不低于12M Ω。

3、连续大功率运行需要接通压缩空气,利用压缩空气对转子内部及线圈强制气冷,否则高温可能会损坏制动器。如表面温度大于60℃时,应加大通气量,或停机冷却冷却。严禁对制动器加水。

4、制动器不工作时励磁电流必须回零。工作时注意励磁电压、电流,严禁超过额定参数运行。

5、严禁在铁屑粉尘中工作,以防由于磁场作用将粉尘吸入制动器内部。
